Luftkvalitetsmåler er en intelligent fuktighetssensor som overvåker både luftfuktighet og temperatur i hjemmet ditt. Den hjelper med å forebygge problemer som mugg og fuktskader ved å gi varsler når nivåene blir for høye eller lave. Sensoren kobles trådløst til Viking Guard, er enkel å installere og har lang batterilevetid. Du kan også opprette automasjoner basert på luftkvalitet, for eksempel kan du bruke en smartplugg til å styre en vifte.

Kom i gang

1. Åpne huset, og sett inn batterier. Se illustrasjoner.
2. Når dioden blinker rødt er det klar for appen. Start inkluderingsprosessen i appen.

Plassering og montering

For å få korrekt data bør luftfuktighetsmåleren plasseres midt på veggen, med i esken følger det med dobbeltsidig teip slik at den enkelt kan monteres.

Nullstilling

Dersom du har behov for å nullstille enheten og starte på nytt gjøre dette enkelt på følgende måte:

- Slett i Viking Guard appen dersom den allerede er der.
- Åpne huset og hold inne knappen frem til dioden blinker kontinuerlig. Slipp deretter knappen.

- Når nullstillingen er fullført vil enheten lyse fast, enheten er nå klar for steg 1 "Kom i gang".

Kodepanel for sikker adgangskontroll i Viking Guard. Det lar deg enkelt armere og desarmere alarmer ved hjelp av PIN-koder. Kodepanelet er designet for enkel montering og kan integreres med Viking Guard for økt sikkerhet. Med mulighet for flere brukerkoder og sanntidsvarsler gir det fleksibel og trygg tilgangsstyring til hjemmet når du ikke har appen tilgjengelig. Du kan også skru av brann og vann alarmer.

Kodepanelet bør plasseres ved hovedinngangen for enkel tilgang.

Bruk 4-sifrede koder for å skru alarmen av og på uten appen.
Sett en forsinkelse i appen for sensorer nær panelet, slik at du rekker å taste inn koden før alarmen utløses.

Kom i gang med Frient kodepanel

Tilkobling av kodepanelet

1. Fjerne skruen på bunnen av enheten
2. Sett inn batteriene
3. Når LED-lampen blinker gult, søker enheten etter et nettverk.
4. Gå inn i Viking Guard app
5. Trykk på "Legg til enhet"
6. Trykk på "Frient Kodepanel"
7. Følg stegene videre i Viking Guard appen

Nullstille

1. Åpne kapslingen ved å fjerne skruen i bunnen av enheten.
2. Trykk inn og hold knappen inne i enheten med en binders eller noe lignende i 5 sekunder, helt til LED-lampen blinker flere ganger på rad. Slipp deretter knappen.
3. LED-lampen blinker ett langt blink for å vise at tilbakestillingen er fullført

Hvordan benytte seg av kodepanelet i Viking Guard

Konfigurering av Alarm
- Velg hvilke sensorer som skal utløses i de forskjellige modusene:

Når du har koblet kodepanelet til i Viking Guard app så vil den automatisk bli inkludert i de ulike armeringsmodusene - Borte, natt, og Tilrettelagt. Det du trenger å gjøre er å velge hvilke enheter som skal bli inkludert i de ulike armeringsmodusene.

Les om: Hvordan legge til enheter i de ulike armeringsmodusene

Sett PIN-kode for kodepanelet for armering og desarmering:

For å ta i bruk PIN-kode på kodepanelet, må du opprette en kode til hver enkelt bruker hvis du ikke allerede har gjort dette fra før av. Følg linken under for hvordan man oppretter en pin-kode til brukeren.

Les om: Legg til PIN-kode til bruker

Når du har satt PIN-kode for kodepanelet ditt:

Når dette er gjort kan du ta i bruk kodepanelet ditt, der du taster den 6 sifferet koden din på panelet og velger mellom hvilke armeringsmodus du ønsker å sette hjemmet ditt i.

Eksempel: Trykk inn din 6 sifferet kode og trykk på hengelås. Du taster alltid koden din først for så velge hvilket armeringsmodus du ønsker å sette hjemmet ditt i. Se bilde under for oversikt over de ulike armeringsmodusene.

Symbolforklaring på kodepanelet:

Rød: Borte Aktiver når ingen er hjemme. Alle sensorer overvåker og varsler ved innbrudd.

Blå: Tilrettelagt Skreddersy denne modusen for spesifikke behov, som å sikre garasjen, boden eller hybelen mens du er hjemme.

Grønn: Natt Perfekt for natten. Bare noen sensorer er aktive, slik at du kan sove trygt

Gul: Hjemme Desarmering slår av alle aktive alarmer

Merk; SOS knappen har ingen funksjon per nå

Hvordan armerer og desarmerer jeg hjemmet på kodepanelet?

Armering av hjemmet gjennom kodepanelet:

Tast din kode som du har satt inne Viking Guard og velg det armeringsmoduset du ønsker å sette hjemmet ditt i på kodepanelet. Du vil høre pipelyd fra kodepanelet som indikerer en nedtellingstid før den blir satt i det armeringsmoduset du satt hjemmet ditt i.

Desarmering av hjemmet gjennom kodepanelet:

Når du kommer inn i hjemmet vil kodepanelet begynne å pipe etter den forsinkelsen du har satt på alarmen. Tast din kode som du har satt inne Viking Guard app og velg "lås opp" knappen på kodepanelet for å desarmere hjemmet ditt.

Les om: Hvordan sette forsinkelse på alarmen

Nullstilling av alarmer gjennom kodepanelet:

Hvis alarmen går ved en feiltagelse, eksempelvis - Røykvarlseren går av ved matlagning, kan du nullstille alarmen ved å taste din personlige PIN-kode på kodepanelet og deretter trykke på låse opp knappen (hjemme modus). Da vil du nullstille alarmen.

Fest én del av sensoren på dør- eller vinduskarmen og den andre delen på selve døren eller vinduet.
De to delene må plasseres nært hverandre, men uten å berøre.
Plasser sensorer på utsatte steder som hoveddører, bakdører eller vinduer hvor innbrudd er mest sannsynlig.

Tilkobling av Dør/vindussensor

• Løsne braketten ved å skyve på denne for å få tilgang til batteriet
• Fjern batteritampen fra enheten
• LED-lysene repeterer 3 grønne blink med et kort opphold for å indikere at enheten er satt i tilkoblingmodus. Om dette ikke skjer må enheten nullstilles.
• Følg instruksjonene i Viking Guard appen

Nullstille

Hold inne funksjonsknappen i mer enn 10 sekunder.

Merk: LED-lysene repeterer 3 grønne blink med et kort opphold for å indikere at enheten er satt i tilkoblingsmodus/nullstille

Sensoren har 180 graders synsfelt og kan dekke store områder når den plasseres riktig.
Monter den i taket, på veggen eller i et hjørne for best utsikt.
Plasser sensoren der innbruddstyver mest sannsynlig passerer, som i stuer, kjøkken eller ganger.
Unngå plasseringer der gardiner, husdyr, robotstøvsugere eller vinduer kan utløse falske alarmer.

Tilkobling av Frient bevgelsessensor:

1. Sett inn batteriene i sensoren
2. Gå inn i appen og trykk på "+ "  og trykk på "Legg til enhet"
3. Velg type enhet "Frient Sensorer"
4. Følg stegene videre i Viking Guard appen

Nullstille:

1. Åpne lokket til sensoren
2. Hold inne knappen på innsiden (se illustrasjon)

3. Enheten vil først blinke rødt én gang, så to ganger og deretter flere blink
4. Når du slipper knappen, vises LED-lyset ett langt blink og tilbakestillingen er fullført

Funksjonalitet:

Frient Motion Sensor varsler om bevegelse i et rom og gir mulighet til å aktivere lys eller andre automasjoner ved bevegelse. Sett opp automasjoner med Eva Hub og Eva Smarthus App.

Plassering:

Den bakre delen av enheten er også veggbraketten. Løsne denne fra hoveddelen. Den bakre delen kan monteres med medfølgende skruer eller dobbeltsidig teip avhengig av underlaget. Som et alternativ til å skru fast bakdelen av enheten i veggen kan magneten til den medfølgende hjørnebraketten demonteres fra denne og skrus rett på veggen.

For montering i hjørne, benytt den medfølgende hjørnebraketten.

Akkurat fått utstyret fra Viking Guard?

Følg denne artikkelen for førstegangs installasjon (Åpnes i ny fane)

Feilsøking

LED-lampene for strøm, nettverk og servertilkobling skal lyse fast. Zigbee LED-lampen blinker når det er trafikk mellom enhetene.

bytt illustrasjon*dårlig oppløsing)

LED-lampene på enheten:

Symbol	Beskrivelse	Forklaring
	Strøm	PÅ: Enhet er på AV: Enhet er av
	Backupbatteri	PÅ: Backupbatteri i bruk AV: Backupbatteri er ikke i bruk
	Nettverk	PÅ: Tilkobling til internettrouter ok  AV: Ikke tilkoblet internettrouter
	Servertilkobling	PÅ: Servertilkobling er OK  AV: Ingen servertilkobling
	Zigbee	Lyser fast:                 Innparingsmodus Uregelmessige blink:  Innparing pågår/                                 Zigbee nettverksdata
	4G/mobildata	PÅ: Bruker mobildata AV: Bruker ikke mobildata

Hva mer kan huben gjøre?

Huben er laget av Eva Smarthus, denne er helt åpen og har en rekke funksjoner tilgjengelig for deg som er Viking Guard kunde. Les mer om alt Huben kan gjøre på Eva Smarthus sin nettside (åpnes i egen fane)

Varsler om vannlekkasje og ved fare for frost

Vann- og temperatursensoren registrerer vann og fukt med de tre små pinnene på undersiden.  Den skiller mellom fuktighet og lekkasje, og kan også sende varsel basert på valgte temperaturgrenser i appen. Sensoren signaliserer med lyd og varsler i appen i tillegg til sirenen dersom denne inngår i løsningen. Plasser enkelt og greit sensoren på strategiske steder så som under oppvaskmaskinen og i kjøkkenbenken under vasken.

Installasjon  av batterier

Fjern toppdekselet og skru ut skruen på batterilokket på innsiden av sensoren for å få tilgang til batterirommet.

Sett inn de to medfølgende CR2450-batteriene som vist nedenfor.  Pluss skal vende opp.

Merk: LED-lampen blinker vekslende blått og rødt under oppstart og viser deretter et mønster med tre korte blå blink hvert sekund som indikerer tilkoblingsmodus. 

Skru fast batterilokket og sett på toppdekslet ved å klikke det på plass igjen.

Koble vann- og temperatursensoren til hub

Hvis sensoren er i tilkoblingsmodus (tre korte blink per sekund):

Trykk på + på startsiden i appen ->  Legg til enhet ->  Velg Viking Guard -> "Eva vannsensor" -> Velg "Enheten har ikke QR-kode"

Hvis sensoren må settes i tilkoblingsmodus:

1. Åpne sensoren ved å fjerne dekselet

2. Trykk og hold inne knappen i mer enn 10 sekunder

3. Slipp knappen
4. Sensoren indikerer tilkoblingsmodus ved at LED-lampen blinker 3 korte blå blink hvert sekund

 Plassering av sensoren

Plasser sensoren på en jevn overflate hvor du ønsker å oppdage vannlekkasjer. Sikre at de to lengste metallpinnene på undersiden har kontakt med underlaget. Den midterste pinnen skal stå litt over underlaget.  Dette vil sikre at både fukt og lekkasjer vil kunne oppdages av sensoren.

Merk: Ikke plasser sensoren på elektrisk ledende overflater så som metall og metallfolie da disse vil utløse alarmen.

LED-lampens funksjoner

Bruk av knapper

Bytte av batterier

(2 x CR2450 batteri)

1. Fjern dekselet på toppen av sensoren for å få tilgang til batterirommet

2. Skru ut skruen på batterilokket

3. Sett inn nye batterier. Du må erstatte alle batteriene med nye når du bytter batteri 

4. Sett inn skruen på batterilokket og skru den fast

5. Sett tilbake dekselet og sett den tilbake i riktig posisjon

Merk:  LED-lysene vil blinke vekslende mellom blått og rødt under oppstart. Det vil fortsette å blinke rødt helt til vannsensoren har koblet seg til huben igjen.

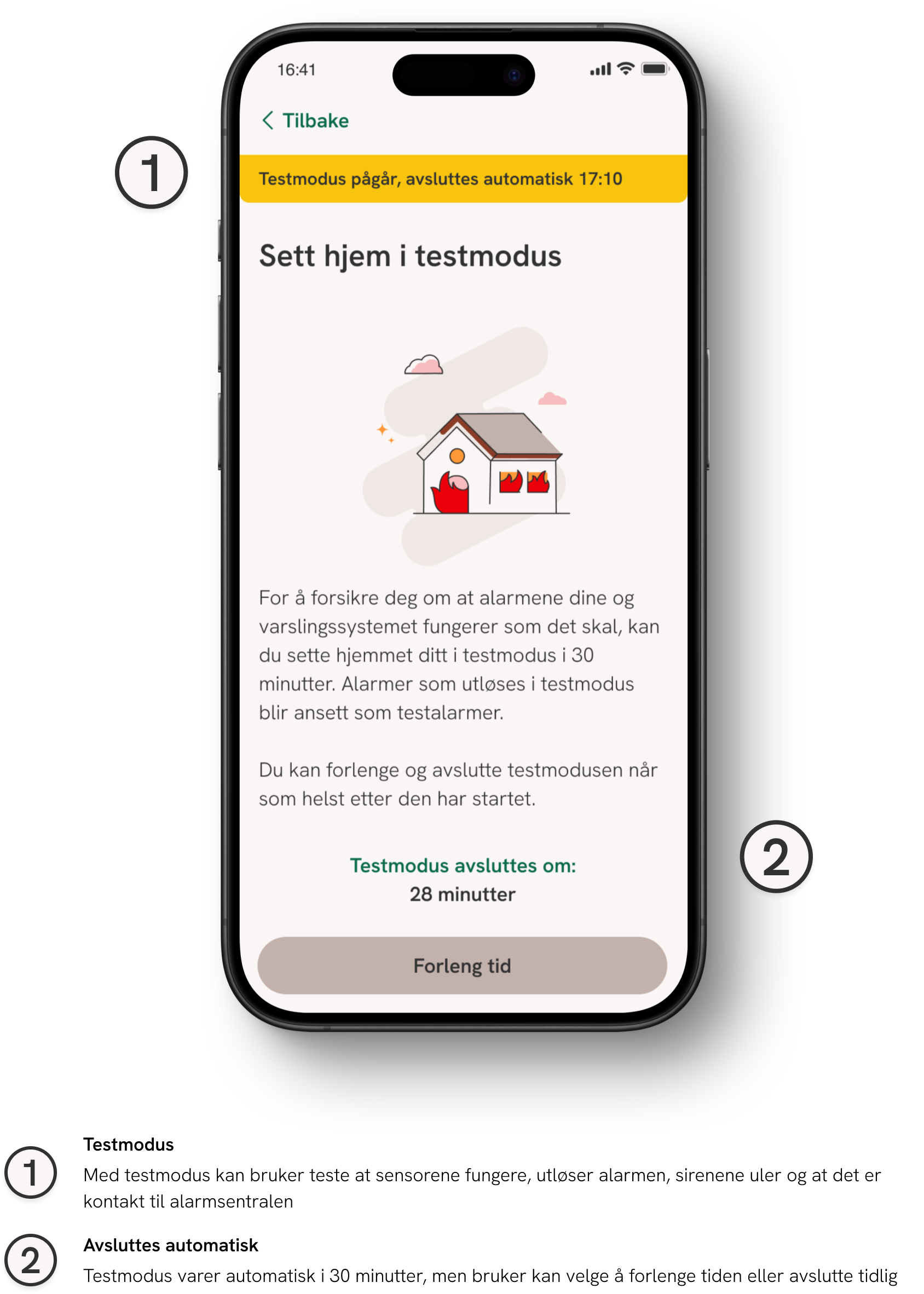

Tips

Brannalarmen kan utløses med testspray for brannvarslere eller ved å blåse ut en fyrstikk i nærheten av kammeret.

Vannsensoren kan utløses ved å holde over pollene under sensoren.

Dette er teknisk artikkel, du skal ikke trenge å vite alt dette. Men dersom du er teknisk interessert kan du lese deg opp her.

Zigbee er en standard protokoll som brukes for å få oppkoblede produkter til å snakke med hverandre. Eva Hub snakker med andre Zigbee sertifiserte produkter, det gjelder selvsagt hele Eva Smarthus serien, men også Frient, IKEA Trådfri, Philips Hue og mange flere.

Fordeler med Zigbee

• Trådløs teknologi som går over 2,4Ghz nettet (Samme som wifi)
• Kostnadseffektivt og strømsparende
• Mesh-nettverk som sikrer god dekning i huset
• Sikkert
• God rekkevidde

Zigbee er en allianse der mange har gått sammen og blitt enige om en felles protokoll som hovedsakelig brukes til smarte hjem. Du kan koble til dørlåser, lyskilder, kontakter og andre smarte sensorer som dør og vindussensorer, bevegelsessensorer og vannsensorer.

Hvordan kommuniserer Zigbee-enheter?

Zigbee enheter kommuniserer med hverandre og er delt inn i to. Enheter som batterienheter kaller vi ende-noder, disse enhetene kommuniserer kun med Huben, eventuelt via en router-enhet. Videre har vi strømsatte enheter som smartplugger, smartepærer, termostater og dimmere. Slike enhetene kaller vi for router og hjelper til med dekningen til andre enheter som kanskje er litt for langt unna huben din.

Zigbee enheter kommuniserer over IEEE 802.15,4 protokollen på 2,4ghz nettverket. Omtrent det samme som Wifi og Bluetooth bruker.

Zigbee enheter som står langt unna Huben finner veien til Huben gjennom en eller flere routere. Jo flere ruter enheter du har, jo bedre dekning får du.

Viking Guard plattformen er basert på plattformen til Eva Smarthus, og de samme funksjonene er tilgjengelig i Viking Guard Appen. Eva Smarthus har laget en hjelpeside der du kan lese mer om produkter som støttes, funksjoner og andre muligheter. Les mer her.
